フランジ＆チューブシート |
|
| フランジ＆チューブシート |
| |
|
|

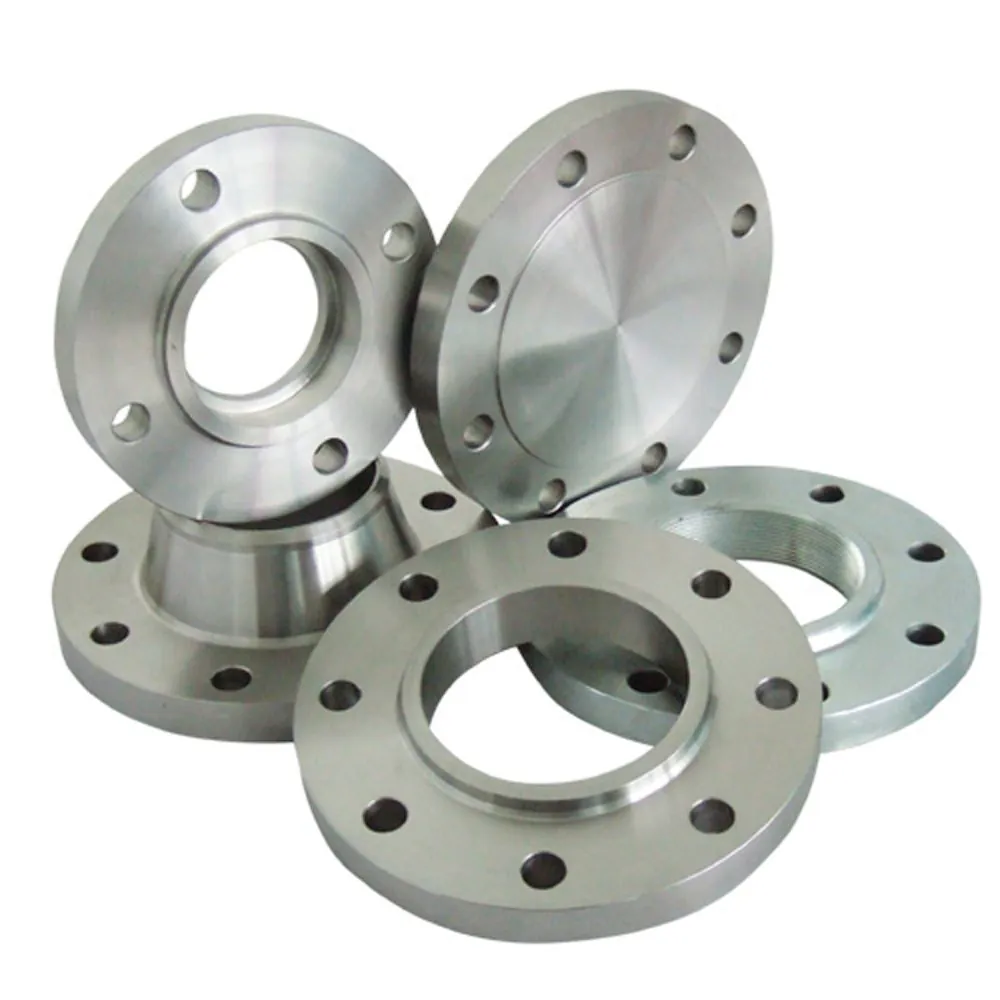

| 高品質な鍛造鋼製圧力フランジを幅広く取り揃えています。フランジはASTM、ANSI、API、MSS、DIN等の各種規格に準拠して製造しています。 |
| 品目 |
| |
| ● |
Welding Neck Flange |
● |
Nozzle Neck Flange |
| ● |
Slip On Flange |
● |
Shell/Clannel Flange |
| ● |
Blind Flange |
● |
Weldolet Flange |
| ● |
Long Welding Neck Flange |
● |
Square Flange |
| ● |
Orifice Flange |
● |
Spectacle Flange |
|
| |
| 適用規格 |
| |
| ● |
MSS SP-44(12"~60") |
● |
AWWA C207(1/2"~96") |
| ● |
API 605(26"~60") |
● |
BS 3293(26"~48") |
|
| |
| 適用材質 |
| |
| ● |
炭素鋼（A105、A226 CL2/CL4） |
● |
デュプレックス（A182 F51） |
| ● |
低温用炭素鋼（A350 LF2/LF3） |
● |
ライニング材 |
| ● |
高降伏炭素鋼（A694 F52/56/60/65/70） |
● |
クラッド材 |
| ● |
ステンレス鋼（A182F 304/L, 316/L, 317, 321, 310, 347） |
| ● |
合金鋼（A182 F1, F5, F9, F11, F12, F22, F91） |
| ● |
爆着クラッド |
● |
スーパー・デュプレックス（A182 F44） |
|
| |
ASEA METALは韓国で、フランジ、チューブシート、バッフルを配管・熱交換器案件向けに供給します。規格・材質・検査/書類要件に合わせてご提案します。
韓国でフランジ、チューブシート、バッフルを製作・供給します。ASTM A105やASTM A182 F316L等を仕様に合わせ、MTC（EN 10204 3.1/3.2）とNDTを要件に合わせます。
クイックスペック
| 製品 | フランジ、チューブシート、バッフル |
| フランジ種類 | WN / SO / BL / オリフィス / ノズルネック（案件品） |
| 規格 | ASTM、ANSI/ASME、API、MSS、DIN（指定により） |
| 材質 | ASTM A105、ステンレス、二相、クラッド等（仕様により） |
| 検査 / 書類 | MTC（EN 10204 3.1/3.2）要望時、NDT（要件により）、トレーサビリティ |
お見積り（RFQ）
ASEA METALへのお見積り（RFQ）には、フランジ種類、NPS、クラス、フェーシング（RF/RTJ/FF）、材質、数量、規格、穴あけ条件、検査/書類と納入先をご共有ください。
お問い合わせ / RFQ
チューブシート／バッフルの穴あけ加工は可能ですか？
可能です。孔パターン、許容差、材質、厚みなど図面条件をご提示ください。可否、検査範囲、納期を確認します。
MTCやNDTは対応できますか？
はい。MTC（EN 10204 3.1/3.2）や各種NDTは、ご注文条件とITPに基づき対応可能です。
|
| |
| 技術ハイライト |
| |
| ● |
規格・圧力クラス： フランジはANSI B16.5/B16.47、API 605、MSS SP-44、AWWA等の規格に対応。圧力クラス、面形状（RF/FF/RTJ）、ボア、ボルト穴は注文書・図面に基づき確認します。 |
| ● |

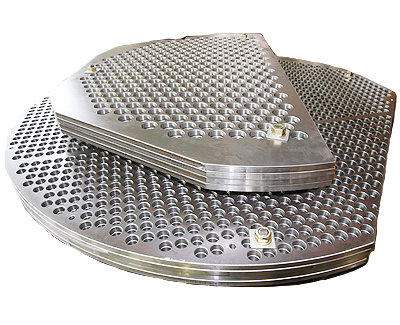

チューブシート＆バッフル： 穴配列、リガメント、パス仕切りスロット、サポートノッチ等をTEMAまたはプロジェクトレイアウトに基づき加工可能です。クラッド材/一体材の選定は耐食・強度要件に合わせます。 |
| ● |
材質・認証： 炭素鋼、低温材、高降伏材、ステンレス、デュプレックス、合金、クラッド材に対応。指定によりEN 10204 3.1/3.2のMTCを提供し、PMIや硬さ確認も要望に応じて実施します。 |
| ● |
見積依頼時の情報： NPS、クラス、フランジ種別（WN/SO/ブラインド等）、面形状、スケジュール/ボア、材質規格、適用規格。チューブシートは配管（チューブ）レイアウトと板厚が分かる図面PDFをご提供ください。可否と納期を回答します。 |
|
| |
